Модели KX-TDA100 и KX-TDA200

краткое техническое описание

Состав системы и максимальная емкость

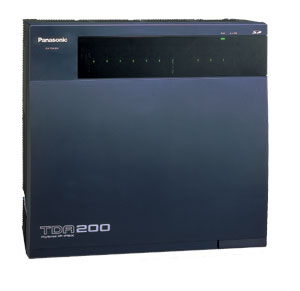

Panasonic KX-TDA100/KX-TDA200Системные блоки АТС KX-TDA100 и KX-TDA200 конструктивно выполнены в едином стиле, имеют начальную конфигурацию 0х0 и отличаются только количеством универсальных слотов (соответственно 5 для KX-TDA100 и 10 для KX-TDA200).  Каждый системный блок помимо универсальных слотов имеет один специальный слот под установку плат опций. Во все блоки питания (их три вида, отличающиеся потребляемой мощностью) встроено зарядное устройство резервных батарей. Максимальная емкость АТС KX-TDA100 составляет 158 портов (с использованием функции D-XDP). Для KX-TDA200 эта цифра составляет 316 портов.

Технические характеристики KX-TDA100 / KX-TDA200

 АТС KX-TDA100RU и KX-TDA200RU - цифровые АТС с неблокируемой коммутационной матрицей без резервирования центрального оборудования. Питание производится от сети переменного тока 220 - 240 В частотой 50/60 Гц. Предусматривается подключение резервных аккумуляторов непосредственно к блоку питания АТС (36В, рекомендованная емкость - 28А/ч). Поддерживаемые интерфейсы со стороны города - аналоговые двухпроводные городские линии с тональным или импульсным  набором,  E1 DTMF, E1 MFC, ISDN PRI/BRI EDSS1,  E&M (тип 5), Ethernet VoIP, QSig - протокол межстационного соединения (по ISDN или VoIP).  Абонентское оборудование - аналоговые телефонные аппараты с тональным или пульсовым набором, аналоговые и цифровые системные телефоны Panasonic (72-й, 74-й, 75-й и новой 76-й серий), абонентское терминальное оборудование по протоколу BRI S0, система голосовой почты, беспроводная микросотовая система стандарта DECT. Максимальное удаление по внутренним линиям (кабель 24AWG  0,5 мм): для системных телефонов и консолей новой серии -720м (при испытаниях получен результат 900 м по витой паре 5 категории), для системных телефонов 72-й и 74-й серий - 229м,  для аналоговых телефонов - 1128 м. Подключение абонентов к платам KX-TDA0170,  KX-TDA0171,  KX-TDA0172, KX-TDA0173, KX-TDA0174, KX-TDA0180,  KX-TDA0181 производится с помощью кабелей с разъемом Amphenol RJ-57 (один кабель на плату).

Программирование KX-TDA 100/200 осуществляется с помощью компьютера (под Windows), подключенного к портам RS-232 или USB. Возможно программирование АТС через компьютерную сеть или  удаленное программирование (при установке в АТС специальных плат).

Конфигурация и емкость

Максимальное количество плат внешних и внутренних линий

Тип платы

KX-TDA100

KX-TDA200

Платы внешних линий*1

4

8

Платы внутренних линий

4

8

Общее количество

5

10

*1 Одна плата KX-TDA0188, KX-TDA0290 при подсчете количества плат эквивалентна двум платам. Плата KX-TDA0484 эквивалентна 1 плате. Если установка какой-либо платы приводит к превышению допустимой емкости, эта плата игнорируется.

Платы расширения для АТС KX-TDA100 и KX-TDA200

Модель Краткое описание Максимальное количество
    KX-TDA100 (5 слотов для плат расширения KX-TDA200 (10 слотов для плат расширения)
KX-TDA0105 плата расширения памяти. необходима при организации конференции и для использования функции DXDP*1. устанавливается на плату процессора 1 1
КX-TDA0143 контроллер 4 базовых станций DECT. Устанавливается в свободный слот расширения 2 4
КX-TDA0144 контроллер 8 базовых станций DECT. Устанавливается в свободный слот расширения 2 4
KX-TDA0161 плата 4 домофонов и 4 электрозамков. Устанавливается на плату опций 2 4
KX-TDA0166 плата эхоподавления (16 каналов) для конференц-связи. Устанавливается на плату опций 2 2

KX-TDA0170

плата 8 гибридных портов с поддержкой функции DXDP*2 Устанавливается в свободный слот расширения. Два порта переключения при пропадании питания

4 8
KX-TDA0171 плата 8 цифровых системных портов с поддержкой функции DXDP*2 Устанавливается в свободный слот расширения 4 8

KX-TDA0172

плата 16 цифровых системных портов с поддержкой функции DXDP*2 Устанавливается в свободный слот расширения

4 8

KX-TDA0173

плата 8 аналоговых телефонов. Устанавливается в свободный слот расширения. Два порта переключения при пропадании питания, 8 DTMF-приемников

 4 8

KX-TDA0174

плата 16 аналоговых телефонов. Устанавливается в свободный слот расширения. Четыре порта переключения при пропадании питания, 16 DTMF-приемников

 4 8

KX-TDA0175

плата 16 аналоговых телефонов с лампочкой message waiting. Устанавливается в свободный слот расширения. Четыре порта переключения при пропадании питания

 4 8

KX-TDA0180

плата 8 городских линий. Устанавливается в свободный слот расширения. Два порта переключения при пропадании питания

 4 8

KX-TDA0181

плата 16 городских линий. Устанавливается в свободный слот расширения. Два порта переключения при пропадании питания

8
KX-TDA0184 плата 8 портов соединительных линий E&M. Поддерживается тип 5. Устанавливается в свободный слот расширения 4 8
KX-TDA0188 плата E1 (DTMF, MFC) 4
KX-TDA0190 Плата опций -вспомогательная плата для установки максимально 3-х плат из следующих плат: KX-TDA0161, KX-TDA0166, KX-TDA0191. Устанавливается в специальный слот (в KX-TDA100 - один, KX-TDA200 - 2). Если все специальные слоты заняты, устанавливается в слот расширения   2 4
KX-TDA0191 плата OGM/DISA (4 канала). Устанавливается на плату опций  2 4
KX-TDA0193 плата Caller ID (8 каналов). Сигнализация FSK/DTMF. Устанавливается на платы KX-TDA0180 или KX-TDA0181 16
KX-TDA0196 плата аналогового модема для удаленной связи с АТС (протокол V90). Устанавливается на плату процессора  1 1
KX-TDA0284 плата 4 каналов BRI (2B+D, Euro-ISDN/ETSI). Один порт для переключения при пропадании питания 4 8
KX-TDA0288 плата 8 каналов BRI (2B+D Euro-ISDN/ETSI). Один порт для переключения при пропадании питания 4 8

KX-TDA0290

плата ISDN PRI (30B+D, Euro-ISDN/ETSI)

2 4
KX-TDA0410 плата локальной сети Ethernet для соединения через порт 10 Base-T 1 1
KX-TDA0484 плата VOIP (4 канала). Соответствует стандартам VoIP H.323 V.2 ITU-T G.729a, G.723.1 и G.711 2 4
KX-TDA0103 блок питания типа L*3. Выходная мощность 279Вт - 1
KX-TDA0104 блок питания типа M*3. Выходная мощность 140,4Вт 1 1
KX-TDA0108 блок питания типа S*3. Выходная мощность 74Вт 1 -

 *1  Установка данной платы требуется не всегда даже для реализации указанных функций. Для уточнения необходимости ее установки обращайтесь к нашим специалистам

*2 Функция DXDP поддерживается начиная с версии 1.1 программного обеспечения. Подробнее об этой функции можно прочитать здесь

*3 Для правильного выбора блока питания необходим квалифицированный расчет. Пожалуйста, проконсультируйтесь с нашими специалистами



Новая серия системных телефонов для KX-TDA100 / KX-TDA200



     Данные АТС поддерживают системные телефоны 70-й, 77-й, 72-й и 74-й серий, выпускающихся для серий KX-TA и KX-TD. Это позволяет сократить расходы при замене имеющейся АТС на новую. Однако при установке этих системных аппаратов в АТС KX-TDA необходимо правильно выбирать блок питания, т.к. эти аппараты  отличаются повышенным энергопотреблением. При установке новых системных телефонов следует использовать специально выпускаемые аппараты новой серии, отличающиеся современным дизайном и расширенным набором сервисных функций.

KX-T7630

KX-T7630

системный телефон, 24 программируемых кнопки, 3-х строчный дисплей
KX-T7633 KX-T7633 системный телефон, 24 программируемых кнопки, 3-х строчный дисплей, разъем DXDP, подсветка дисплея
KX-T7636 KX-T7636 системный телефон, 24 программируемых кнопки, 6-ти строчный дисплей, разъем DXDP

KX-T7640

KX-T7640

системная консоль, 60 программируемых кнопок

KX-T7603

KX-T7603

системная консоль, 12 программируемых кнопки
